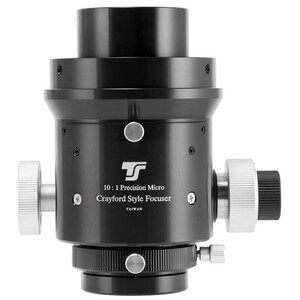

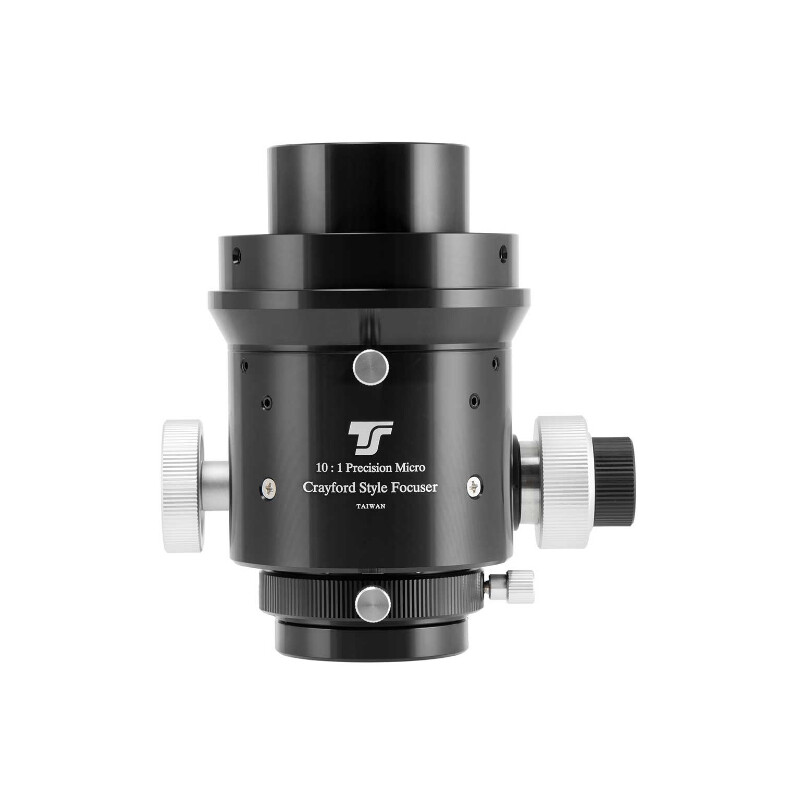

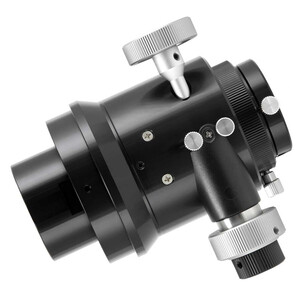

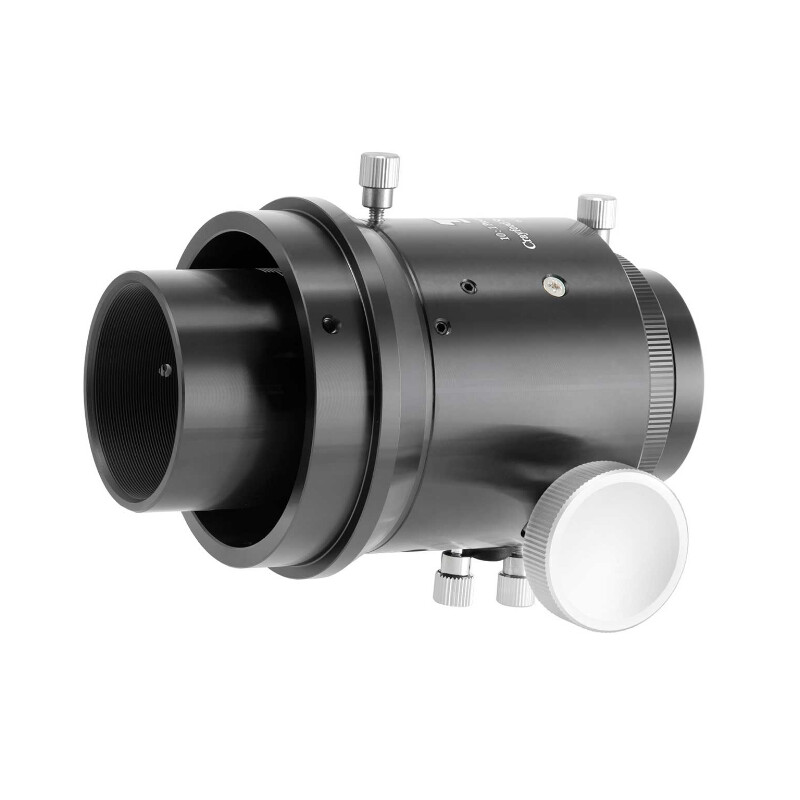

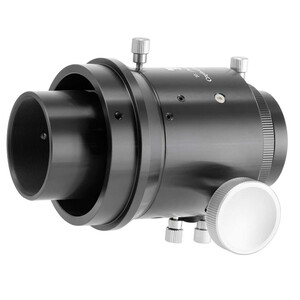

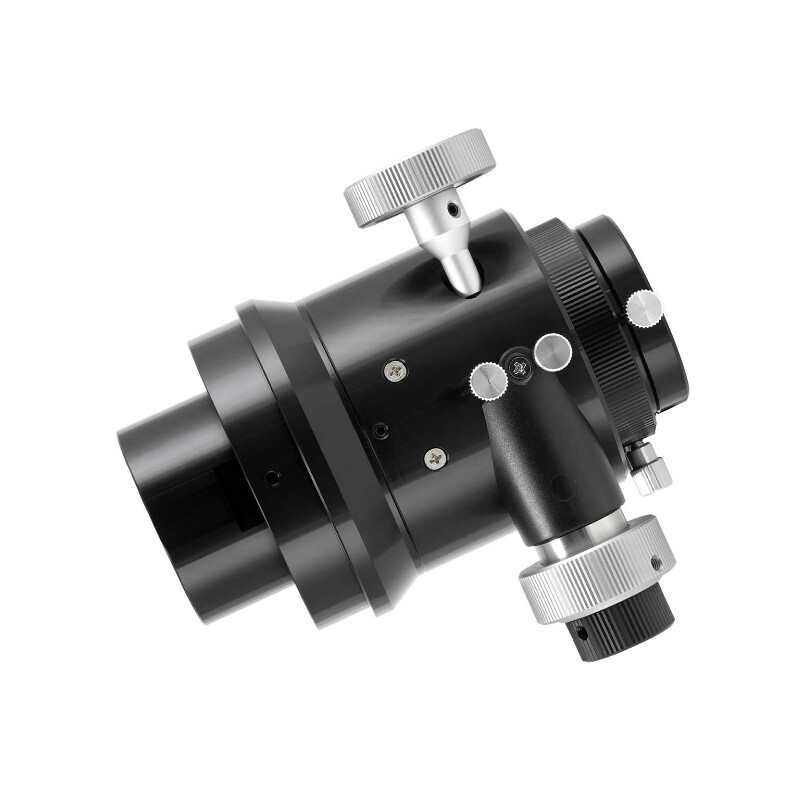

Système de mise au point Crayford 2" (51mm) avec transmission 1:10, pour réfracteurs
Il s'agit d'un robuste porte oculaire articulé pour réfracteurs de type ATM (Amateur Telescope Making) ou de type supérieur ayant de simples systèmes de mise au point. La caractéristique principale est un mode opérationnel trés souple.
- coulant de 86mm de diamètre avec 3 percages à filetage M4 (c'est à dire pour tube ou coulant de diamètre intérieur 86mm )
- intervalle de réglage: 74mm
- hauteur avec porte oculaire escamoté à 2": 91mm (mesure effectuée sans élément réducteur à 1.25" (31,75mm))
- hauteur avec porte oculaire position avancée: 180mm sur élément 2" (mesure sans élément réducteur à 1.25")
- Masse: 720 grammes avec élément réducteur à 1.25"
- organe de serrage en laiton pour 2" et 1,25"
- transmission 1:10 pour des systèmes de mise au point particulièrement très sensibles (astrophotographie)
Le porte oculaire peut tout aussi bien être appliqué à l'autoconstruction des systèmes Cassegrain, Maksutov Cassegrain, à optique oblique...
Capacité:
Le système de mise au point accepte une charge limite d'environ 2.5 kg. Ainsi il est possible d'y monter des appareils de photographie et des accessoires.
Réglage:
L'écrou moleté, situé sur le côté de l'oculaire, a pour fonction le réglage de la tension du tube de serrage, plus le tube est serré, plus de poids peut être porté sans risque de glissement.
L'écrou moleté sur le côté du télescope est utilisé dans le domaine de l'astrophotographie et fixe le tube de tension.
La micro transmission
Le système de mise au point possède une micro transmission 1:10 permettant de très fins réglages. Un mouvement de rotation de la vis micrométrique de 10° occasionne un déplacement du tube de tension de seulement 0.038mm.
Adaptation du télescope latéral:
Le système de mise au point est pouvu d'un diamètre intérieur de 86mm, situé sur le côté du télescope. Inclu est un adaptateur de diamètre intérieur 86mm. Ceci est compatible par exemple avec les réfracteurs Skywatcher 80 et 90mm et Celestron 80mm.
TS Optics est une marque de Teleskop-Service.
