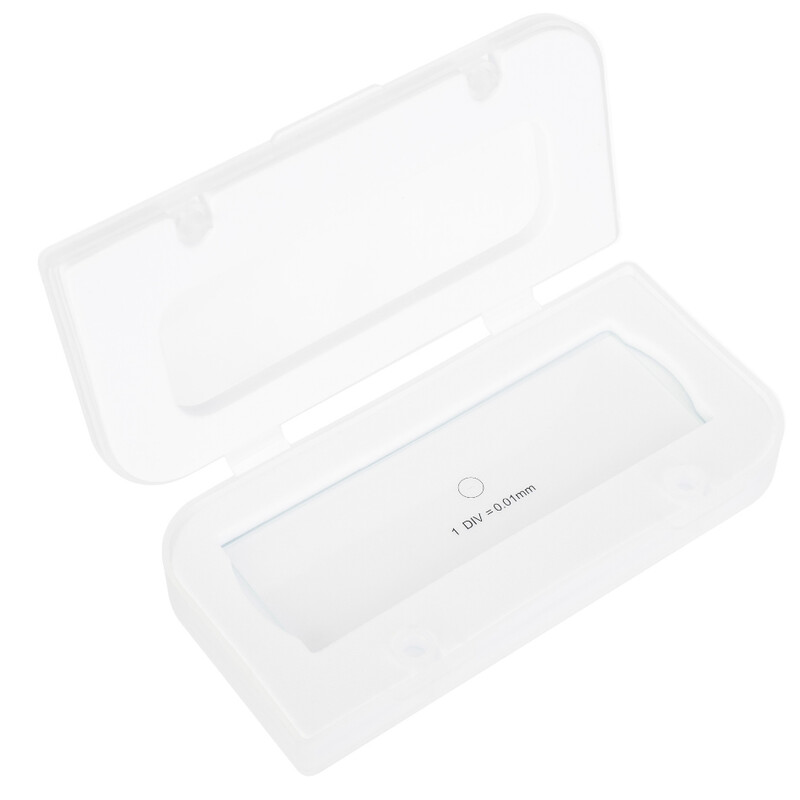

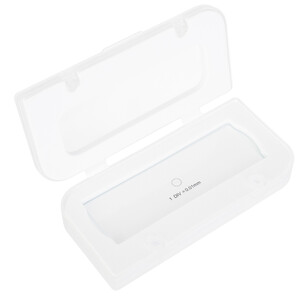

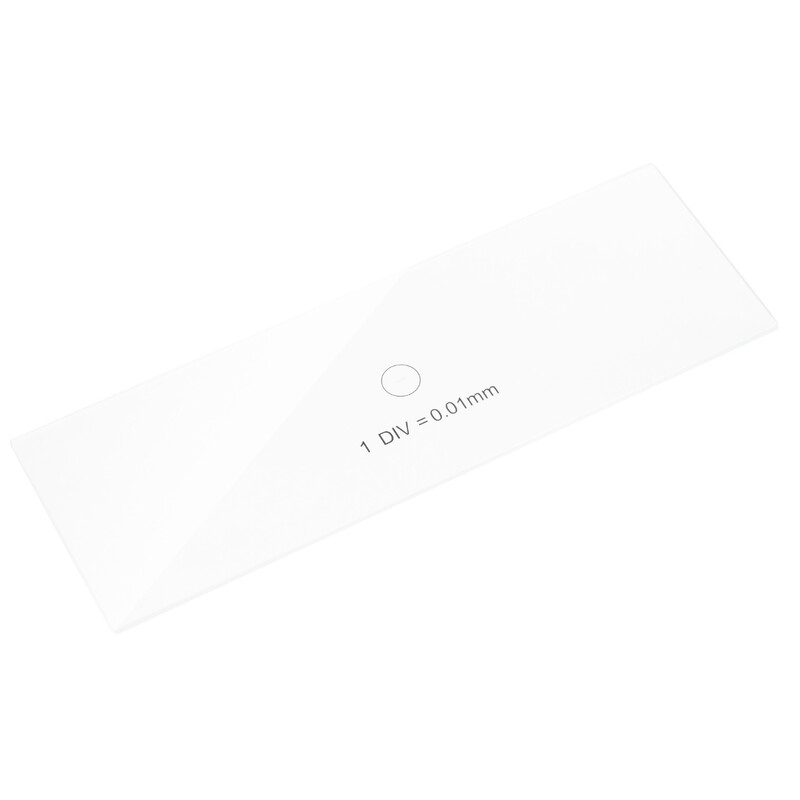

Ein Kalibrierungsobjektträger ist notwendig, um die Messgenauigkeit bei der Verwendung einer Kamerasoftware zu verbessern. Dabei wird die Kalibrierung für jedes Objektiv einzeln vorgenommen.
So verwenden Sie den Kalibrierungsobjektträger:
- Fixieren Sie den Objektträger auf den Objekttisch Ihres Mikroskops.
- Drehen Sie den Revolver, um das gewünschte Objektiv auszuwählen.
- Machen Sie ein Foto des Objektträgers.
- Wählen Sie im Bildanalyseprogramm den Kalibrierungsmodus, zeigen Sie mit der Maus den maximal sichtbaren Abstand an und geben Sie dann den resultierenden Wert in realen Einheiten ein.
- Geben Sie den Namen der Kalibrierung ein und überprüfen Sie die Werte.
- Wenn alles richtig gemacht wurde, merkt sich das Programm den Korrekturfaktor und rechnet die Werte in Zukunft selbständig in die gewünschten Maßeinheiten um.
Kalibrierung der Bildanalysesoftware
Die Kalibrierung wird für jedes Objektiv, das für Beobachtungen verwendet wird, einzeln durchgeführt. Der Kalibrierungsobjektträger wird zur Bestimmung des Kalibrierungsfaktors für die Bildanalysesoftware verwendet.
- Fixieren Sie den Kalibrierungsobjektträger auf den Objekttisch des Mikroskops.
- Wählen Sie das gewünschte Objektiv und stellen Sie die maximale Kameraauflösung ein.
- Erstellen Sie sich ein Kontrastbild des Objektträgers auf dem Bildschirm und nehmen Sie das Bild auf.
- Wählen Sie in der Bildanalysesoftware den Modus "Kalibrierung" aus.
- Klicken Sie mit der Maus, um den maximal sichtbaren Abstand zwischen der ersten und letzten Teilung der Skala zu definieren.
- Geben Sie die resultierende Skalengröße in realen Einheiten in die Bildanalysesoftware ein.
- Geben Sie den Kalibrierungsnamen ein, indem Sie die aktuelle Objektivvergrößerung angeben.
- Überprüfen Sie das Ergebnis: Messen Sie im Modus "Messung" einige Teilungen der Skalen des Kalibrierungsobjektträgers in realen Einheiten.
- Die Bildanalysesoftware speichert den Kalibrierungsfaktor unter dem ausgewählten Namen. Danach werden die Ergebnisse automatisch in die ausgewählten Maßeinheiten umgerechnet.
Kalibrierung der Okularskala

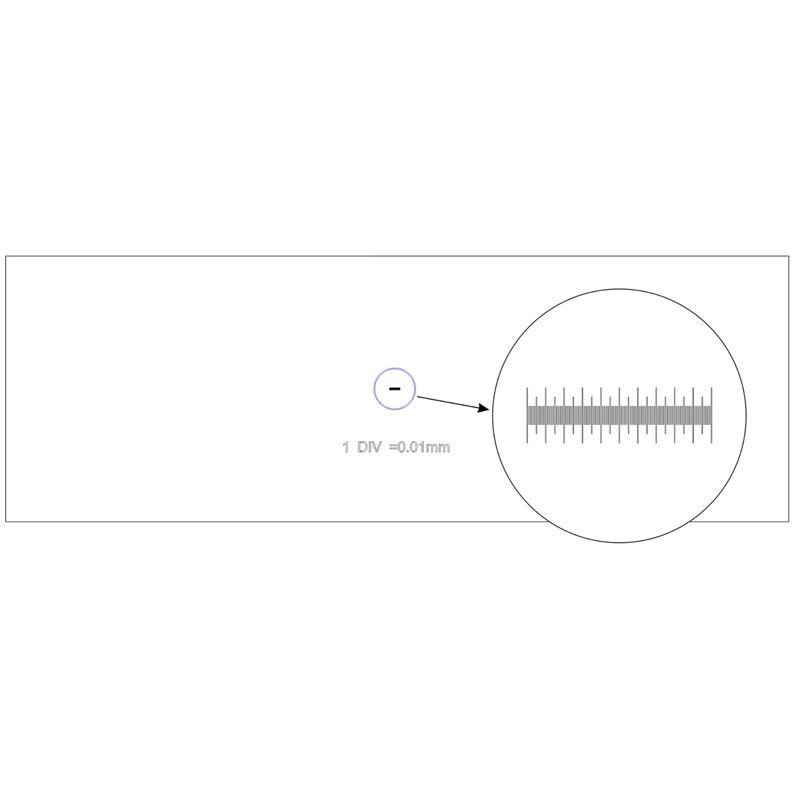

Die Kalibrierung der Okularskala wird für jedes Objektiv, das für Beobachtungen verwendet wird, einzeln durchgeführt. Legen Sie den Objektträger auf den Objekttisch und fokussieren Sie das Mikroskop auf die Skala. Das Okular sollte im Okulartubus gedreht werden, bis die Skalen des Objektträgers und des Okulars parallel zueinander ausgerichtet sind.
- Wenn Sie Objektive mit geringer Vergrößerung verwenden, sollten Sie berechnen, wie viele Teilungen der Okularskala in die Skala des Objektträgers passen.
- Wenn Sie Objektive mit mittlerer und hoher Vergrößerung verwenden, sollten Sie berechnen, wie viele Teilungen des Objektträgers in die Skala des Okulars passen.
Die Berechnung für jedes Objektiv erfolgt nach der folgenden Formel:
Е=ТL/A
mit:
- E – Okular-Teilungswert
- Т – auf dem Objektträger angegebener Teilungswert (0,01 mm)
- L – Anzahl der Teilungen des Objektträger-Mikrometers
- А – Anzahl der Teilungen der Okularskala.
Die sich daraus ergebenden Werte für die Teilung der Okularskala für jedes Objektiv werden aufgezeichnet.
Wenn Sie ein Objekt messen, sollten Sie zunächst die Anzahl der Teilungen der Okularskala zählen, die das Objekt abdeckt. Das Ergebnis wird mit dem zuvor für das ausgewählte Objektiv berechneten Skalenwert multipliziert. Der daraus resultierende Wert ist die wahre Abmessung des Objekts.
