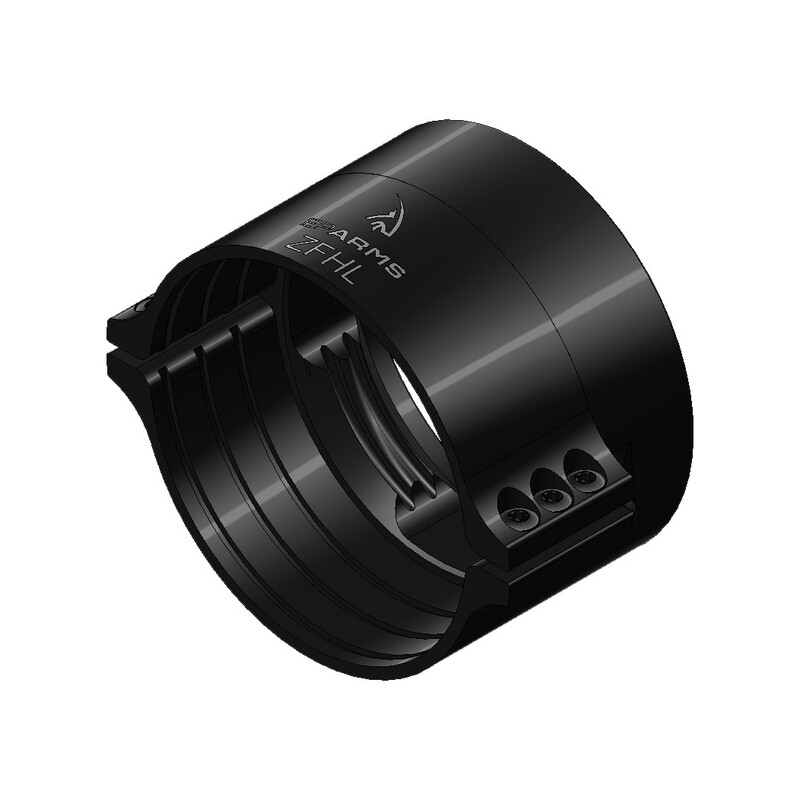

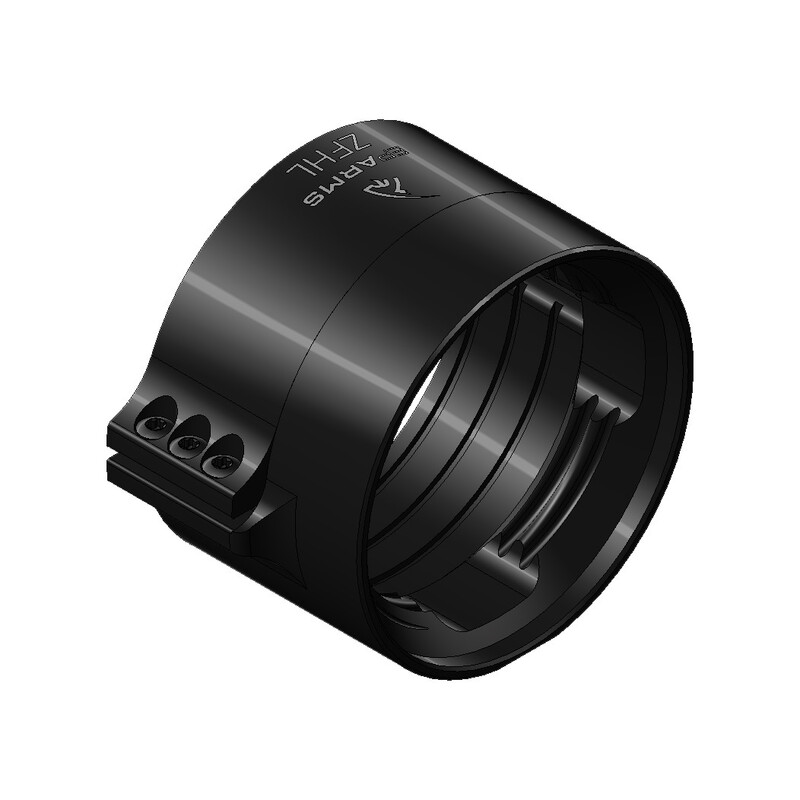

Objektivadapter RotoClip ZFHL 49mm

EP Arms RotoClip-System
wurde speziell für den Einsatz mit Vorsatzgeräten entwickelt. Mit einer garantierten Wiederholgenauigkeit von +/- 0,1 mm, ist er der einzige Adapter dieser Art auf dem Markt. Er eignet sich für Repetierer, Selbstladebüchsen, aber auch für kombinierte Waffen.

Das zum weltweiten Patent angemeldete System zeichnet sich durch clevere Merkmale aus wie z.B. eine Feinzentrierung beim Einsetzen des Gewindeeinsatzes, das unterbrochene Rundgewinde und der Halbschalenspannung auf dem Objektiv des Zielfernrohrs. Auf Grund der sehr geringen Spannbreite von 15 mm (ZFHS) - 25 mm (ZFHL), ist auch bei Kombinierten Waffen eine Montage von Vorsatzgeräten möglich, was bis dato noch keinem Hersteller auf dem Markt gelungen ist.

Vorteile des RotoClip-Systems:

• Modulares System:
  bestehend aus dem Objektivadapter ZFHL mit 25mm Spannbreite oder dem ZFHS mit 15mm Spannbreite. Und dem Anschlußadapter an das Vorsatzgerät GWA mit dem passenden Bajonett- oder Gewindeanschluß.
• Maximale Präzision:
  Garantierte Wiederholgenauigkeit von +/- 0,1 mm
• Verwendung an mehreren Waffen und Zielfernrohren:
  Ein weiterer wesentlicher Vorteil ist die Mehrfachverwendung auf unterschiedlichen Zielfernrohren ohne erneutes Einschießen (nur Ersteinstellung nötig). Ein Beispiel: Sie haben ein Zielfernrohr mit 62 mm und ein weiteres mit 56 mm Außendurchmesser. Hier benötigen Sie nur einen weiteren Adapter in der dementsprechenden Größe Ihres Zielfernrohrs und können untereinander Ihr Gerät tauschen ohne den Adapter zu entfernen.
• Nachhaltigkeit:
  Bei Kauf eines neuen Vorsatzgerätes benötigen Sie nur einen neuen GWA Gewindeadapter
  Bei Kauf eines neuen Zielfernrohrs benötigen Sie nur einen neuen Objektivadapter ZFHL (long) bzw. ZFHS (short)

Bei diesem Produkt handelt es sich um den Objektivadapter ZFHL. Den Durchmesser entnehmen Sie der Produktbezeichnung oder den technischen Daten!

Technische Details RotoClip ZFHL:

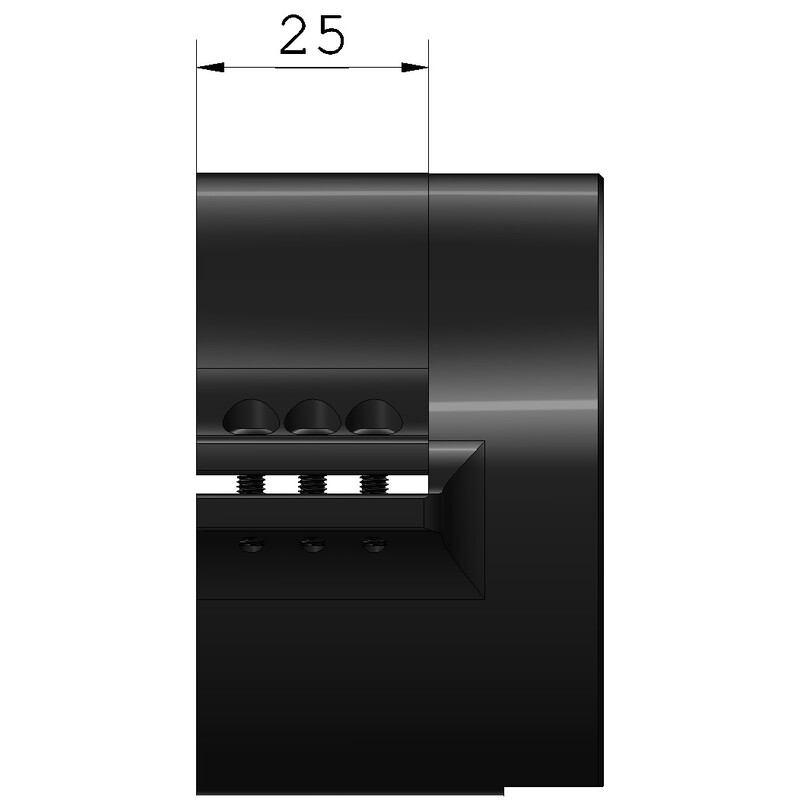

• Geringer Spannbereich nötig (25mm)
• wird mittels 6 Schrauben M3 fest auf dem Objektiv des Zielfernrohrs befestigt (3Nm)
• zu 100 % reproduzierbare Treffpunktlage
• Vorsatzgerät kann auf mehreren Zielfernrohren verwendet werden
• Sehr kurze Bauform für kurze Läufe mit Schalldämpfer
• 100% Made in Germany
• Aluminium schwarz eloxiert
• die Maßeinheit ZFHL XX mm bezieht sich immer auf den Außendurchmesser des Zielfernrohrs

Tipps zur Montage und Inbetriebnahme des RotoClip-Systems:
Der Adapter wird mit 4-6 Schrauben M3 (Modellabhängig) fest auf dem Objektiv des Zielfernrohrs mit einer Anzugskraft von 1,8-2 Nm befestigt. Der Adapter muss vor der Verwendung ausgerichtet werden. Dies erfolgt wie bisher über das Hilfskreuz des Vorsatzgerätes (Wärmebild). Bei Nachtsichtgeräten ist darauf zu achten, was der Hersteller der Geräte angibt (Ausrichtung des Schalters z.B. 12 Uhr).

Sofern Sie die Ausrichtung vorgenommen haben, können Sie mit dem Probeschießen beginnen und ggf. die Ausrichtung des Adapters korrigieren. Sind Sie mit dem Ergebnis zufrieden, können Sie nun auf Ihrem zweiten Zielfernrohr genauso vorgehen. Achtung!!!! Korrigieren Sie bitte nicht erneut Ihre Wärmebildkamera, sondern richten Sie Ihren Adapter so aus, dass das Hilfskreuz mit Ihrem Absehen übereinstimmt, so wie bei Ihrem ersten Zielfernrohr.

Schießen Sie erneut und Sie werden feststellen, dass keinen nennenswerten Abweichungen auftreten werden.
